MetaCAM
도면에 담긴 형상을, 다음 가공의 준비로.
- 제품 분야
- 도면 해석·3D 복원·가공 준비
- 제품의 역할
- 도면의 근거와 가공 준비의 연결
도면에 흩어진 정보가, 하나의 부품을 설명합니다.
숙련자는 여러 투상도와 단면에 흩어진 치수를 모아 하나의 부품을 이해합니다. MetaCAM은 이 도면 해석을 3D 형상 복원과 가공 준비의 출발점으로 삼습니다. 복원 결과를 STEP으로 확인하고, 형상의 접근 방향을 장비·공구·절삭조건에 연결해 지원되는 선반·MCT 공정의 가공안을 구성합니다. 원본 도면부터 검토용 NC와 현장 확인 기록까지 같은 근거를 이어가며, 모호한 형상이나 달라진 조건은 담당자가 다시 살펴볼 항목으로 남깁니다.
도면의 근거에서, 검토할 가공안으로.
투상도·치수·단면
여러 뷰의 치수와 가공 지시를 모아 부품을 해석합니다.
형상과 공정의 판단
지원되는 형상을 복원하고 접근 방향·셋업·장비·공구 조건을 연결합니다.
검토용 NC와 확인 항목
가공안과 NC를 준비하고 모호한 형상·현장 확인 조건을 드러냅니다.
이 제품이 연결하는 일.
흩어진 2D 도면에서 3D 형상 복원
투상도·단면·상세도와 치수·주석을 같은 원본의 근거로 모아 지원되는 부품의 3D 형상을 복원합니다. 확인되지 않은 깊이나 서로 맞지 않는 치수는 미해결 항목으로 남겨, 모델에서 어느 부분을 더 확인해야 하는지 드러냅니다.
복원한 형상을 STEP과 원본 근거로 확인
복원 형상을 STEP으로 전달하고 원본 도면·치수와 연결해 검토합니다. 판재 두께나 지원되는 홀·나사 형상처럼 확인한 범위와 남은 보완 사항을 구분해, 부분적인 형상 검증을 전체 도면의 완료로 오해하지 않도록 합니다.
부품과 셋업별로 이어지는 가공 계획
형상과 접근 방향에서 앞·뒤 셋업 후보를 구성하고 부품별 공정에 장비·공구·절삭조건을 연결합니다. 서로 다른 셋업의 작업을 구분하며 지원되는 선반과 MCT 2.5D 공정의 검토용 NC를 준비합니다.
도면의 근거를 현장 검토까지 연결
도면·가공안·장비·공구의 버전을 셋업 실측과 초도검사 기록에 연결합니다. 원본이나 조건이 바뀌면 현재 계획과 NC를 다시 검증하고, 현장 담당자가 이번 작업의 준비 상태를 판단할 근거를 남깁니다.

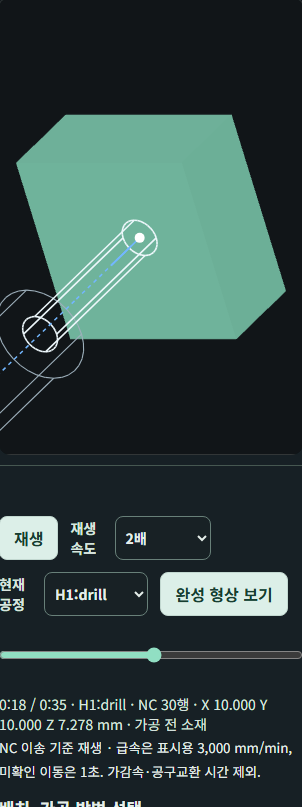

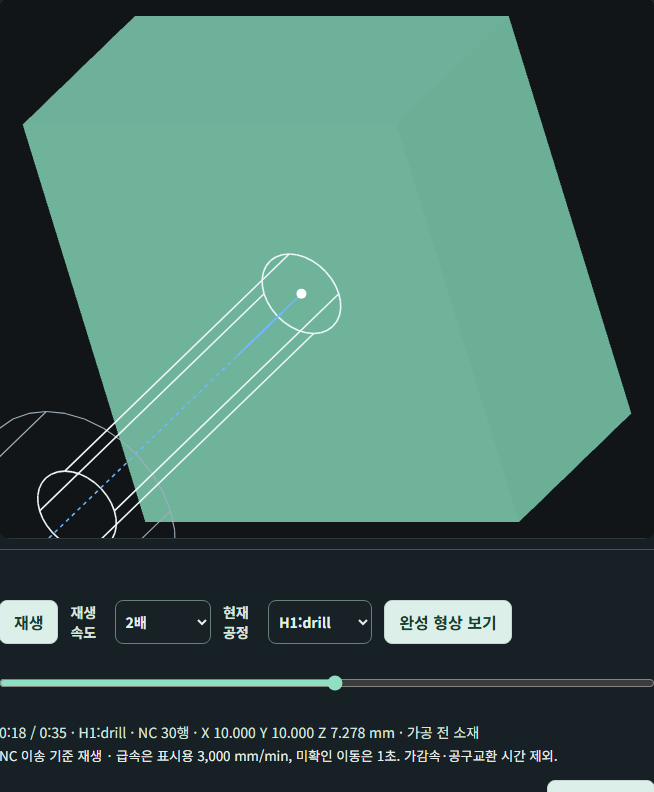

구현된 제품의 장면.
